BioCut

Univerzální čerpací systém
BioCut

Hospodárné čerpání díky optimálně sladěným komponentům
Spolehlivá doprava široké škály náročných médií
Separace těžkého materiálu a úprava rušivé hmoty před čerpadlem
Kompaktní konstrukce a minimální nároky na prostor
Servis a údržbu lze snadno a rychle provádět přímo na místě

Účinná kombinace

Vyvinuto speciálně pro bioplynové stanice

Ve většině bioplynových stanic je nutné plnit, čerpat a připravovat velmi různorodá kapalná média. Ta obvykle obsahují velké množství pevných a vláknitých látek a také rušivé látky, jako jsou větve, chomáče kopyt apod. - které jsou vysoce viskózní a zatížené mnoha cizorodými látkami. Společnost Vogelsang vyvinula kompaktní čerpací systém Bio-Cut speciálně pro tyto druhy náročných čerpacích úloh. Skládá se z robustního objemového čerpadla
s výkonnou řezačkou před proudem.

Malý čerpací systém

BioCut VX136-105Q/RCQ-26G

Nejmenší čerpací systém BioCut je ideální volbou pro úpravu a čerpání malých průtoků médií obsahujících cizorodé a rušivé materiály. Předřazený mělnič tekutých médií RotaCut řeže vláknitou pevnou hmotu a spolehlivě odděluje těžký materiál.

Ke stažení

Brožura: Progresivní výroba bioplynu

Malý a výkonný čerpací systém

BioCut VX136-105Q/RCQ-33Gpro

Malý systém BioCut s výkonnou jednotkou RCQpro RotaCut byl navržen speciálně pro efektivní a spolehlivé zpracování a čerpání malých množství náročných médií. I v případě vysokého obsahu pevného materiálu dokáže tato jednotka proměnit heterogenní médium v homogenní suspenzi.

Ke stažení

Brožura: Progresivní výroba bioplynu

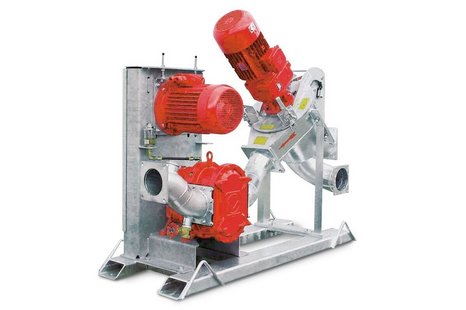

Univerzální standardní čerpací systém

BioCut VX136-140Q/RCQ-33Gpro

Náš robustní standardní systém BioCut lze uplatnit pro mnoho běžných použití, kde je třeba zpracovávat a čerpat média obsahující cizorodé a rušivé materiály. Systém BioCut spolehlivě rozřeže a oddělí materiály, které by mohly narušit provoz.

Ke stažení

Brožura: Progresivní výroba bioplynu

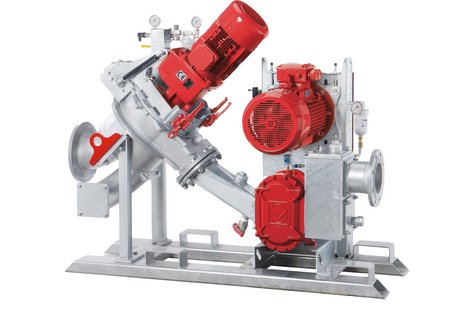

Velký a účinný čerpací systém

BioCut VX186-130Q/RCQ-43Gpro

Tento BioCut je efektivním řešením pro zpracování a čerpání velkých průtoků viskózních suspenzí a médií. Zároveň spolehlivě odděluje těžký materiál a rozřezává rušivou nebo pevnou hmotu.

Ke stažení

Brožura: Progresivní výroba bioplynu

Čerpací systém BioCut od společnosti Vogelsang

Malý čerpací systém

BioCut VX136-105Q/RCQ-26G

Ke stažení

Brožura: Progresivní výroba bioplynu

Malý a výkonný čerpací systém

BioCut VX136-105Q/RCQ-33Gpro

Ke stažení

Brožura: Progresivní výroba bioplynu

Univerzální standardní čerpací systém

BioCut VX136-140Q/RCQ-33Gpro

Ke stažení

Brožura: Progresivní výroba bioplynu

Velký a účinný čerpací systém

BioCut VX186-130Q/RCQ-43Gpro

Ke stažení

Brožura: Progresivní výroba bioplynu

Vlastnosti systému BioCut

Oddělování kamenů a kovových částí je důležité pro zajištění hladkého chodu samotné řezačky i navazujících čerpadel a součástí a také pro zabránění poškození a ucpání, které mohou způsobit. Proto je každý systém RotaCut vybaven integrovaným separátorem těžkého materiálu.

Čerpadlo a systém RotaCut jsou v čerpacím systému kombinovány tak, aby byla funkčnost konceptu QuickService zachována v plném rozsahu. Přístup k opotřebeným dílům je možný v několika jednoduchých krocích. Lze je snadno a rychle vyměnit přímo na místě. Čerpací systém je během okamžiku opět připraven k použití.

U čerpadel s rotačními písty od společnosti Vogelsang je opotřebení segmentů skříně čerpadla kompenzováno bez použití dalších dílů. Tím je dosaženo maximálního využití materiálu a prodloužení životnosti.

Čerpadla řady VX od společnosti Vogelsang mají robustní hřídele odolné proti zlomení s velkým průměrem a bez klik a prohlubní, které by je oslabovaly. Výhodou je, že u čerpadel s rotačními písty od společnosti Vogelsang dochází k minimálnímu průhybu hřídele i při vysokém tlaku a velmi nízkému opotřebení při spouštění, a v konečném výsledku tedy ke snížení provozních nákladů a nákladů na náhradní díly.

Čerpadla s rotačními písty od společnosti Vogelsang jsou konstruována na základě jedinečné prvkové konstrukce. Zákazník tak není nucen vyměňovat celé těleso, ale pouze dotčený prvek. Hospodárná výměna jednotlivých prvků nejen zjednodušuje a urychluje údržbu, ale současně snižuje provozní náklady.

Společnost Vogelsang používá svůj vlastní software k vývoji řezných sít s optimalizovanou geometrií pro každý poměr redukce velikosti. Pro obsluhu to znamená vždy nejlepší geometrii pro zajištění hladkého chodu s minimálním opotřebením. Řezná síta jsou vyráběna ze speciální oceli odolné proti opotřebení a nabízejí dvojnásobné použití, protože jsou oboustranná.

Quality Cartridge od společnosti Vogelsang je symbolem moderní těsnicí technologie. Mechanické těsnění v kazetovém provedení se vyrábí automaticky ve výrobním závodě, je kompletně předmontováno a kontrolováno počítačem. Díky tomu lze provádět výměny rychle a snadno na místě: nedochází k chybám při montáži a snižuje se časová náročnost. To znamená rychlou a snadnou výměnu těsnění hřídele i bezpečné uvedení do provozu po výměně těsnění.

Čerpadlo a řezačka jsou namontovány společně a jsou vůči sobě v optimálním uspořádání. Výsledkem je krátké sací potrubí, tok, který je čerpán přímo do řezného síta, a velmi kompaktní konstrukce. Čerpací systémy proto vyžadují jen minimální plochu, ale přesto jsou snadno přístupné pro údržbu a servis.

Samonasávací čerpadlo dokáže nasávat média z hloubky až 9 metrů.

Volitelné prvky systému BioCut

Pokud je nutné při plnění odčerpat velké množství vzduchu z prázdných trubek nebo pokud potřebujete plnit médium se sklonem k odplyňování, je ideálním doplňkem přípojný box. Zvyšuje sací výkon čerpadel s rotačními písty řady VX a zajišťuje spolehlivé odsání nebo odčerpání i velkých objemů vzduchu nebo plynu.

InjectionSystem výrazně zlepšuje odolnost čerpadla vůči cizím materiálům. Zvyšuje účinnost a zlepšuje sací výkon díky optimalizované objemové účinnosti. Díky systému InjectionSystem se prodlužuje životnost čerpadla. Provozní zkoušky prokázaly až 2,5krát delší doby.

Ochranné desky vyrobené ze speciální oceli s vysokou odolností proti opotřebení výrazně prodlužují intervaly údržby, zjednodušují údržbu a minimalizují prostoje. Také vaše náklady na údržbu se výrazně sníží.

Na rozdíl od běžných rotačních pístů zajišťují rotačních pístů HiFlo® od společnosti Vogelsang čerpání bez pulzace a následně delší životnost pohonu a spojky. Zároveň se díky vyššímu počtu těsnicích linek zvyšuje sací výkon. Vylepšené vnitřní těsnění umožňuje sání z hlubokých jímek.

Vedle počtu řezů je pro poměr zmenšení velikosti rozhodující i vzor otvorů v řezných sítech. Abychom mohli splnit všechny požadavky, nabízíme řezná síta pro systém RotaCut s volným průchodem od 4 mm do 50 mm v závislosti na velikosti jednotky. Pro agresivní média jsou k dispozici nerezová provedení.

ACCplus ještě více snižuje náklady na údržbu a monitorování řezačky. Monitoruje stav řezacích nožů online a zobrazuje jej na externím displeji. To znamená, že již není nutné vyřazovat řezačku z provozu a otevírat ji, aby bylo možné zjistit stav řezacích nožů. Tyto informace lze navíc zpracovat a zobrazit pomocí (centrálního) ovládání nebo dálkového ovládání.

Funkce automatické změny směru detekuje blokace způsobené například hrubými rušivými materiály a iniciuje nápravné opatření. Pravidelnou změnou směru funkce dále zajišťuje, že se vždy používá dvojice ostrých nožů, zatímco se tupé nože na opačné straně brousí. Tím je zajištěn optimální výkon řezání při snížené spotřebě energie.

Univerzální a flexibilní čerpací systém pro bioplynové stanice

Čerpací systém BioCut pro použití v bioplynových stanicích

V bioplynových stanicích je třeba dopravovat mnoho různých druhů kapalných médií a případně je předtím odčerpat z jímek a provést úpravu. Tato média obvykle obsahují vysoký podíl pevné hmoty a vláknitých složek, jakož i rušivých materiálů, jako jsou větve, kusy kopyt atd., která jsou obvykle viskózní a obsahují cizorodé látky. Tyto vlastnosti a charakteristiky jsou problematické pro čerpání, vedou k poškození a poruchám a mají negativní dopad na účinnost bioplynové stanice.

Systém BioCut byl vyvinut speciálně pro zvládnutí náročného čerpání. Čerpací systém kombinuje čerpadlo s rotačními písty řady VX a systém RotaCut ve speciálním typu konstrukce, díky němuž je celá jednotka svými rozměry mimořádně kompaktní. Při využití minimálního prostoru funguje BioCut jako centrální čerpací systém, který zajišťuje spolehlivé oddělení těžkého materiálu, jako jsou kameny a kovové části, od kejdy, organické suspenze nebo jiných tekutin. Současně systém BioCut rozdrtí veškerý rušivý materiál v kapalině (například biomasu) a homogenizuje médium, které poté lze bez problémů přečerpávat. Při takto důkladné úpravě se navíc snižuje tendence k tvorbě plovoucích vrstev a snižuje se viskozita média. Nepřímo to vede ke snížení spotřeby energie zařízením a lepší úprava má pozitivní vliv na výtěžnost plynu.

Systém si navíc zachovává celou řadu funkcí koncepce QuickService známých z čerpadel s rotačními písty řady VX a systému RotaCut: Všechny opotřebitelné díly lze vyměnit na místě bez demontáže součástí.
